Если схема соответствует факту, то да, правильно понял.
Прежде чем резать, обязательно убедись, что это именно тот сигнал. Нужно проколоть его изоляцию и посмотреть сигнал осциллографом.
Землю и питание брать тут же, из этих же проводов, которые питают сами датчики, только резать их уже не нужно, просто подключиться.
Для датчика нагрузки рекомендую сразу установить отдельный MAP (ДАД) волговский например, очень хорошо подойдет, и размах сигнала у него до пяти вольт.
Себе еще не поставил, но уже купил, поставлю обязательно.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, две мембраны, УОЗ по катушкам, LTO сетевая батарея

Ок. Спасибо.
Схема взята из инструкции по эксплуатации двигателя QR20 ниссан Х-траил, думаю идентична QR20 на либерти.

_________________
Ниссан Либерти, RNM12, QR20De, 4ВД (2001г. 12мес.) Оборудование ГБО IV Ловато, вариатор зажигания Тритон 618 (мод. Vtral).

Не факт.
Еще и от года выпуска сильно зависит. Был переход на другой тип контроллера, там и разъемы другие.
Не исключено, что твой контроллер точно как у меня.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, две мембраны, УОЗ по катушкам, LTO сетевая батарея

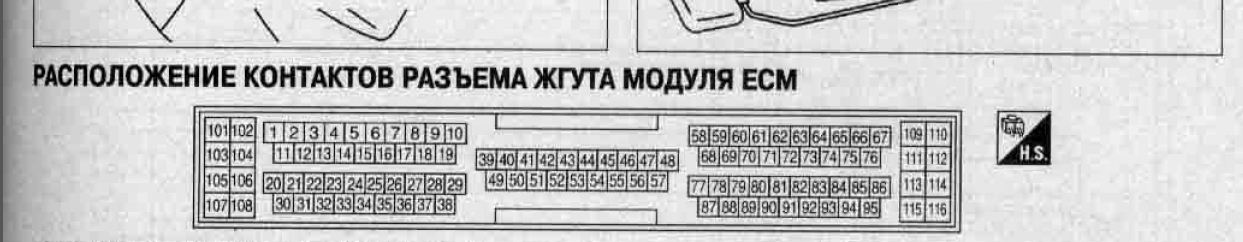

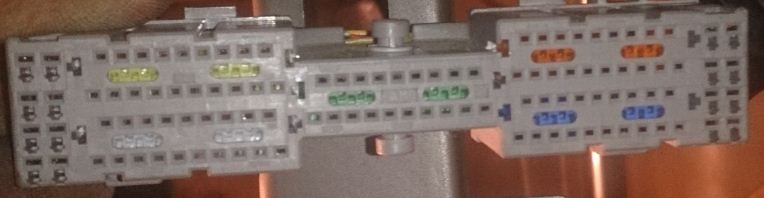

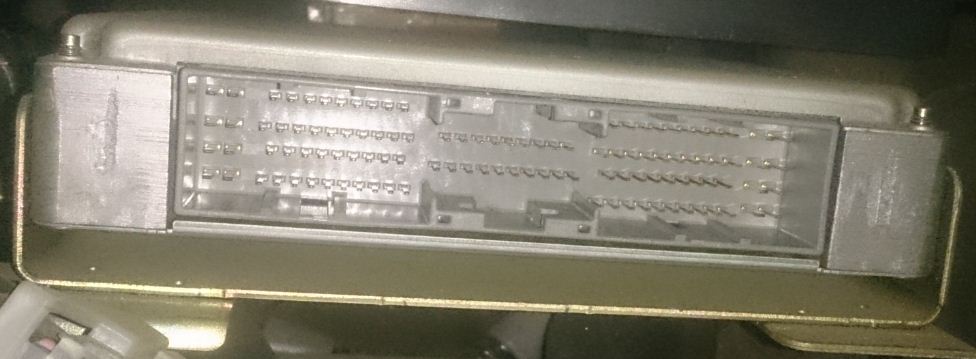

Ну вот фото разъема блока управления двигателем на моем Либерти.
Вроде бы количество пинов и расположение совпадает, только если жгут перевернуть вниз головой.

_________________
Ниссан Либерти, RNM12, QR20De, 4ВД (2001г. 12мес.) Оборудование ГБО IV Ловато, вариатор зажигания Тритон 618 (мод. Vtral).

На Иксе блок стоит вертикально, а у меня горизонтально. Исходя из фото как расположен блок на иксе, и сопоставив как бы он лег горизонтально (как на либерти) - получаем что разъем переворачивается вверх головой.

_________________
Ниссан Либерти, RNM12, QR20De, 4ВД (2001г. 12мес.) Оборудование ГБО IV Ловато, вариатор зажигания Тритон 618 (мод. Vtral).

Не вопрос, самое главное - убедиться, что нет ошибки.

На других хитрилах блоки управления точно как у меня, и на QR20, и на QR25.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, две мембраны, УОЗ по катушкам, LTO сетевая батарея

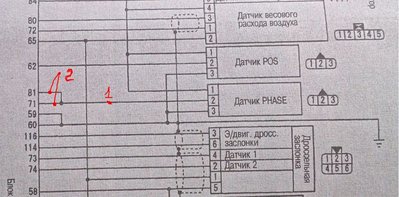

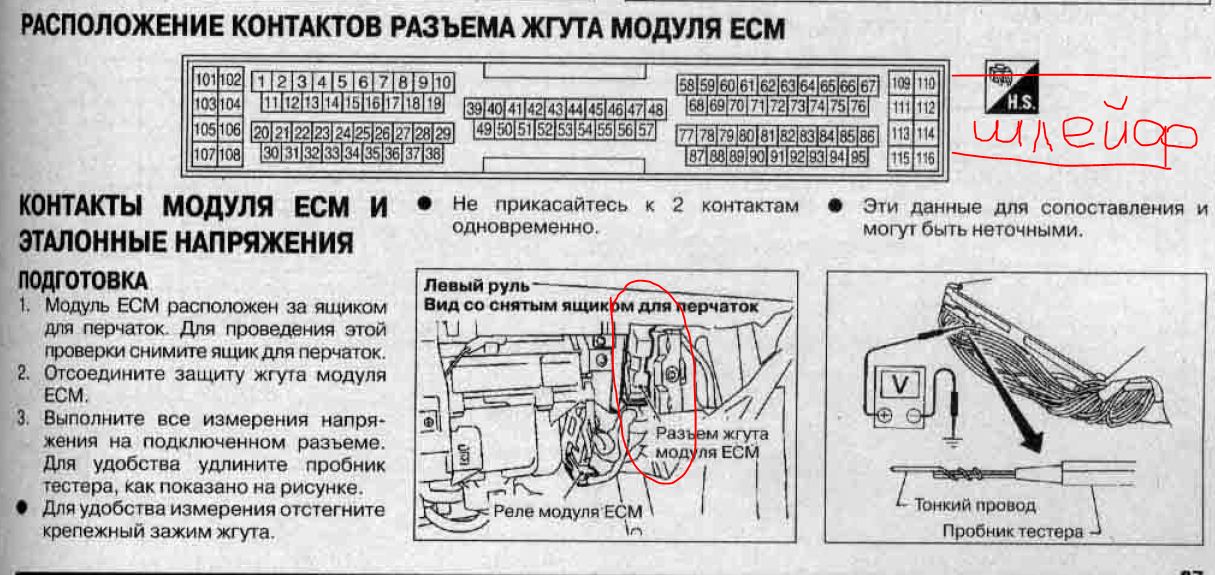

Купил книгу по двигателю QR20 (электросхема блока управления) на Либерти.

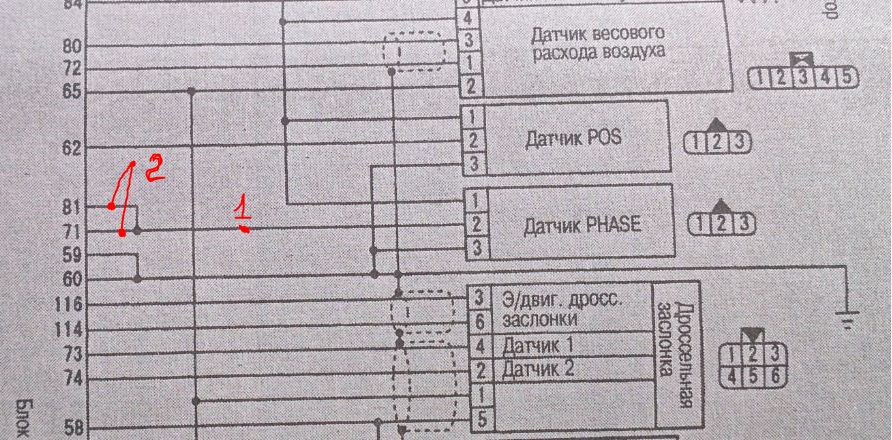

Вот какие рисунки в ней.
