машина pnw10-151157
стрелка указателя температуры лежит внизу. контакты на обоих датчиках передёргивал. термостат в норме, печка работает, вентиляторы на радиаторе включаются когда надо. самодиагностика показывает код 55. т.е. всё в порядке.
я так понимаю, что двухконтактный датчик исправен и на мозги идёт правильный сигнал.
значит неисправен либо одноконтактный датчик, либо проводка, либо сам указатель температуры.

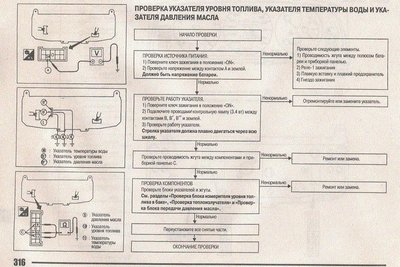

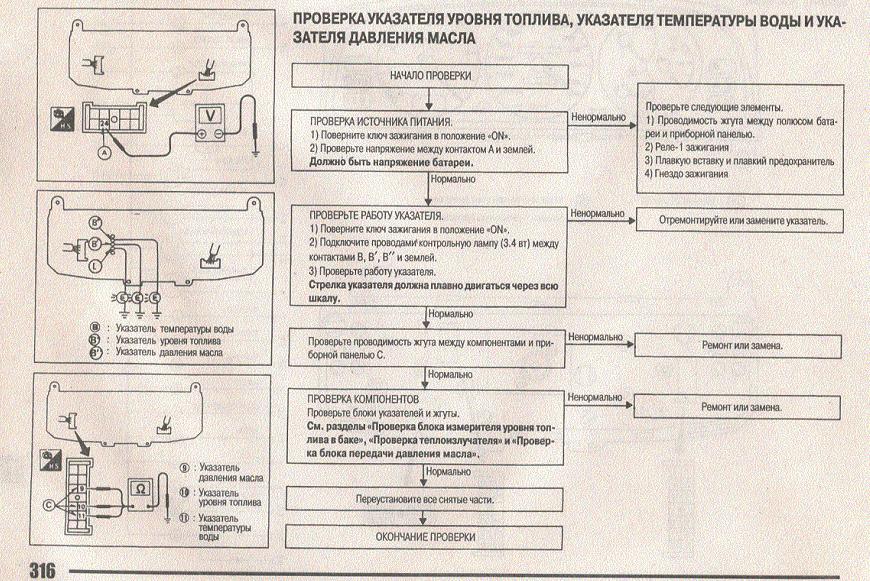

в мануале нашёл такую картинку:

что за контакты B, B',B"? я таких не нашёл на приборке.
пробовал лампочку через землю подсоединять ко всем контактам этого разъёма.
только на одном загорелась лампа бензина. да и провода у меня не под такими намерами.
вобщем кто знает как проверить датчик и указатель на приборке?

_________________
avenir w10 salut x, 4wd, 1997, sr20de,at, black.

снял датчик. принёс домой, прищепками прикрепил к нему щупы и в кастрюлю. кастрюлю на огонь. мультиметр показал, что датчик работает.
прозвонил проводок от датчика до приборки. всё в порядке.
остался только сам указатель.
есть у кого электрическая схема указателя?

_________________
avenir w10 salut x, 4wd, 1997, sr20de,at, black.

офигенная тема! три поста и все мои...
вобщем на снятый датчик одел стрелку и повертел пальцем. ходит туго и обратно не возвращается. а должна.
побрызгал внутрь вэдэшкой, одел стрелку, покрутил, поразрабатывал.
собрал панель, без стекла, зупустил движок. прогрел, стрелка пошла вверх. ура. наши победили.
заглушил откалибровал. снова запустил, проверил показания.
заглушил, защёлкнул стекло.
всё.

_________________
avenir w10 salut x, 4wd, 1997, sr20de,at, black.

Все правильно, гадать на кофейной гуще - дело неблагодарное, потому комментариев и не было.
Это же хорошо, когда на форуме балаболов нет.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, две мембраны, УОЗ по катушкам, LTO сетевая батарея

тахометр тоже не работал. отдал приятелю, он пропаял его весь паяльной станцией.
тахометр заработал, но при включении зажигания показывает 500. после запуска движка показывает нормально (900)
так и должно быть?

_________________
avenir w10 salut x, 4wd, 1997, sr20de,at, black.

Мож не 500, а 0? Приглядись внимательнее к шкале, риски на ней посчитай ))

_________________
Avenir Blastar, PNW11-501342;
SR20DE, CVT-M6; Спойлер, полка, поперечины на крыше, эл. доводчик 5-ой двери, защита картера, накидка в багажник,~220В.

а чего их считать, если стрелка стоит посередине между 1000 и 0?
такого не должно быть при включении зажигания?

_________________
avenir w10 salut x, 4wd, 1997, sr20de,at, black.

Зафотай свой тахометр, интересно глянуть ))

_________________
Avenir Blastar, PNW11-501342;
SR20DE, CVT-M6; Спойлер, полка, поперечины на крыше, эл. доводчик 5-ой двери, защита картера, накидка в багажник,~220В.

ок. сегодня сделаю. целиком фотать? с лампочками?

_________________
avenir w10 salut x, 4wd, 1997, sr20de,at, black.

Да просто фотку шкалы со стрелкой, стоящей посередине. У 11-го кузова шкала такая, что на первый взгляд кажется будто стрелка стоит на холостых на 200 оборотах, а на самом деле их 700. Мож и у тебя также.

_________________
Avenir Blastar, PNW11-501342;
SR20DE, CVT-M6; Спойлер, полка, поперечины на крыше, эл. доводчик 5-ой двери, защита картера, накидка в багажник,~220В.

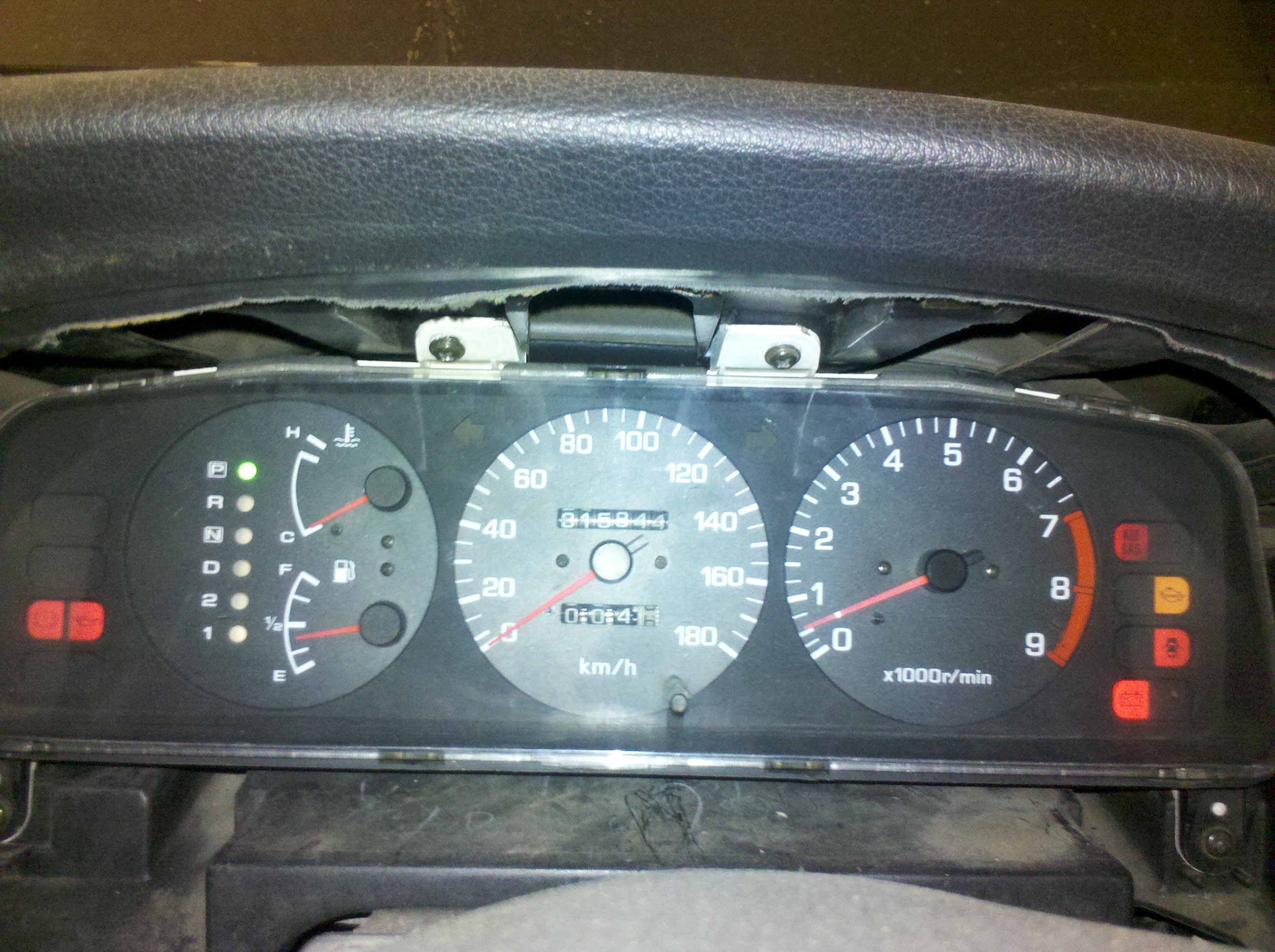

вот. зажигание включено. могу видео сделать.

_________________
avenir w10 salut x, 4wd, 1997, sr20de,at, black.

Шляпа какая-то, не должно так быть. Мож тебе приятель отпаял чего лишнего или наоборот перемычку из припоя сделал? Какой-то сигнал приходит на тахометр в состоянии покоя...

_________________
Avenir Blastar, PNW11-501342;
SR20DE, CVT-M6; Спойлер, полка, поперечины на крыше, эл. доводчик 5-ой двери, защита картера, накидка в багажник,~220В.

да он не первый раз делает мне. опытный товарищ. так-то тах работает как надо. до этого то работал, то не работал, то стрелка скакала по всему диапазону
