субж, DIN 8-pin мама, от CD-Changer Clarion

Вроде такие применяют в вещательном радиооборудовании (типа для усилков, микрофонов,...)

На картинке - черный КРУГЛЫЙ (сам разъем - квадратного вида), непосредственно около антенного гнезда, рядом с буквами UB

_________________
Nissan Avenir Salut X 06.2002 W11 QG18DE 4AТ

Как раз такие разъёмы и были на переходнике, который я брал. ТВЦ "Горбушкин Двор", пав. А1-014, тел: (495) 502-27-57. Получиттся супер! С обоих сторон на нормальных разъёмах!

_________________
Nissan Avenir Salut X  2001 W11  QG18 - продан
Nissan X-Trail T-30 2.5 2005
_________________________________
Продаю световые мечи б/у, недорого...

А со второй стороны там какой разъем был ?

А теперь внимательнее прочитай мое первое сообщение, о каком разъеме я говорил

_________________
Nissan Avenir Salut X 06.2002 W11 QG18DE 4AТ

Подобные разъемы использовались на советской эктротехнике. Как сейчас помню, еще в школу не ходил, а заправлять катушки на "Ростов 102" уже умел
Так вот там микрофон подключался похожим разъемом. Думаю надо на радиорынке поискать, точно что-нибудь точно найдется.
А вообще под такой разъем "папу" можно самому сделать.

_________________
Совсем без подписи

Папа есть уже. Из НАВИ торчит. Мне маму надо, переходник собрать.

_________________
Nissan Avenir Salut X 06.2002 W11 QG18DE 4AТ

Маму еще проще собрать - подбираешь разъёмы "мама" маленькие, с одной стороны обжимаешь провода, и вешаешь на каждый разъем "папы", который из нави идет. На каждый проводок одеваем кембрик термоусадочный, так чтобы он закрывал полностью разъем и осаживаем его. А с обратной стороны можно любой другой разъем сделать, хоть "мамы", хоть "папы"...
Сразу вспомнилась фраза из одного известного фильма:
"- Лёлик, но это же не эстетично!
- Зато дёшево, надежно и практично!"

п.с. Собираюсь аналогичным способом на магнитолу звук с нави пустить (точнее с тюнера).

А тебе зачем?

_________________
Совсем без подписи

Ну дак звук с NAVI в магнитолу подать :) Вдруг кто-нить захочет телик посмотреть
Хочу на линейный вход (в магнитоле есть - обычные тюльпаны), чтобы тюнер не вырубался командами с головы, как сейчас при переключении головы на другой источник (радио)

Вчера ескперимент провел. Выдернул этот разъем из головы и включил ТВ. Ну радио, естессна, на звук с ТВ не переключилось, и вообще им обоим стало пофигу друг на дружку - работали оба сами по себе.

_________________
Nissan Avenir Salut X 06.2002 W11 QG18DE 4AТ

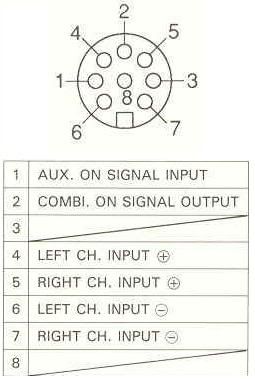

В соседней ветке есть распиновка 8-ти контактного кабеля, там, как я понял, 2 аудио сигнала - правый и левый (4 контакта, 2 - "-", 2 - "+"), соответственно, вышеуказанным способом делаем такой переходничок: с одной стороны 4 маленькие "мамы" с другой стороны 2 тюльпана. Провод думаю подойдет микрофонный стерео.

_________________
Совсем без подписи

Где в соседней ? чот не вижу...


Распиновка как раз не проблемма - я в инете нашел, и сам проверил (на плате головы контакты подписаны)


Вот, чувак переходник делал, правда в обратную сторону:
http://forums.nicoclub.com/zerothread?id=194403&postid=2039154#2039154

там же в ветке, чуть повыше, есть таблица состояний выходов - если таки на разъем CD-Changer подключать

_________________
Nissan Avenir Salut X 06.2002 W11 QG18DE 4AТ

Тогда нужно делать!

Готовый разъем можно найти примерно такой:
http://www.brownbear.ru/components/ms3102e-22-18s.html

Так что в выходные на радиорынок и за пояльник

_________________
Совсем без подписи

Нет, правильный разъем - вот этот:



http://www.brownbear.ru/goods/2385.html

Кстати, спасибо на намек на Медведя, я чото не подумал у них поискать

_________________
Nissan Avenir Salut X 06.2002 W11 QG18DE 4AТ

Вчера разобрал панель, заменил магнитолу(стояла JVC, сейчас Alpine 9885), так вот.
когда ставил колонки на тыл, нашел сзади тв-тюнер к нему все подключено, но при нажатии на кнопки ТВ да и других ничего не происходит(можно посмотреть только сервисные интервалы, пробег, установки сделать(даты, времени и т.д.)), подключил стандартную магнитолу(8 дин, питание я так понял белая колодка, и штекер антенну), но на экран все равно ничего не выводится .
Где копать?
Остались свободными еще 2 черные колодки на мафане. Они за звук отвечают? или что?

Зато сделал диммер, теперь при включении гоборитов притухает магнитола
