 Заголовок сообщения: Re: Задние стойки
СообщениеДобавлено: 07.11.2019 13:17
Не в сети
Авенирщик
Авенирщик

Зарегистрирован: 06.04.2012 10:52
Сообщения: 61
Откуда: Усть-Каменогорск
vtral писал(а):
Чашки очень высоко стоят, потому и корма задрана. Их нужно было максимально опускать. .

Чашку расположил как и родную, если мерить от нижнего положения штока, побоялся отбоя, хотя там надо то 10 мм, думаю нечего страшного.
vtral писал(а):
Чертежи выложу, если надо, только нужно время на подготовку. .

Было бы не плохо, причём всей подвески ;) тк пришло время: в поперечных тягах в полиуретановых видны трещины, а большой самодельный хоть и выглядит нормально и монтажной не шевелится, но когда делал сход-развал, мастер запихал под него хитро-выгнутую монтажу и показал его ход, на подвижной плите все заходило. Отходило все 5 лет, как вспоню как все менять… пупырчатые мурашки. Думаю еще пяток лет покататься на ней и есть смысл уйти от сайлентов.
vtral писал(а):
Что касается приспособы о четырех шпильках, а зачем четыре?.

Приспособу делал не имея всей стойки в руках, вопрос как расположить призму под амортизатор не решил, но и этой приспособой очень доволен.

_________________
NISSAN AVENIR 1998 гв, W11, QG18DE, 2WD, КУЗОВ w11-002574, старт 16.03.2012


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задние стойки
СообщениеДобавлено: 07.11.2019 13:42
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12431
oleg berkovsky писал(а):
Чашку расположил как и родную, если мерить от нижнего положения штока, побоялся отбоя, хотя там надо то 10 мм, думаю нечего страшного.

Родная чашка еще ниже сидит, имеет возможность.
Высоту кузова определяет пружина, а значит высота расположения чашки относительно центра сайлента.
Мне не удалось чашку ниже расположить, т.к. использовал старый колхоз в качестве заготовок, не хотелось слишком много переделок. Хотя надо было.

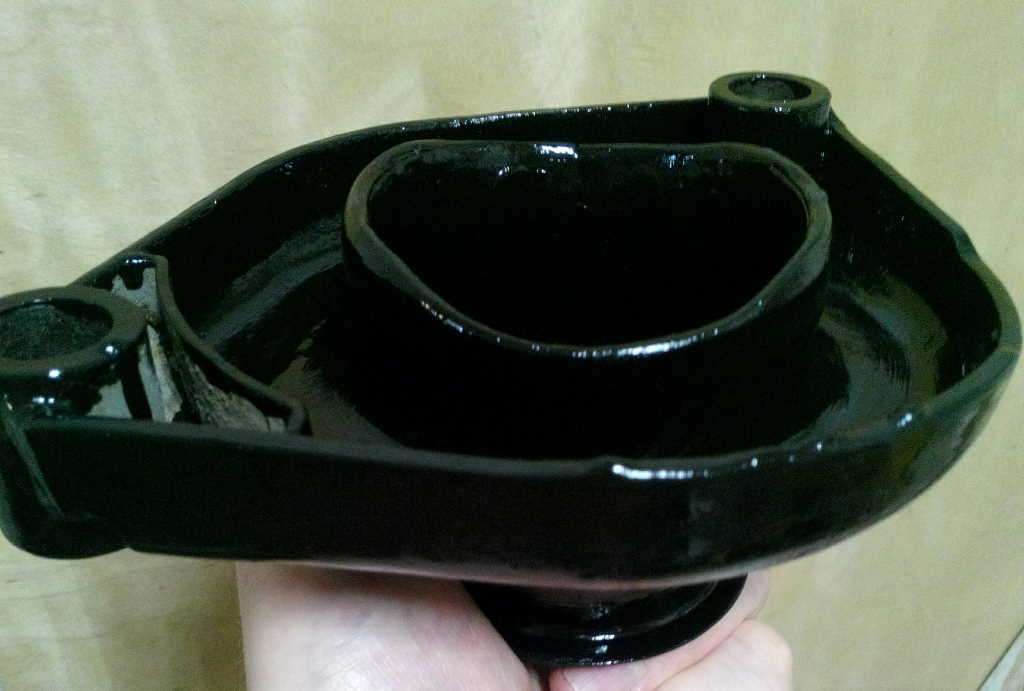

Кстати, верхняя опора тоже не совсем проста с этими толстенными стойками:

Вложение:
IMG_20180721_091341.jpg [ 43.17 КБ | Просмотров: 779 ]


Если не сделать эти проточки, в крайних положениях подвески есть риск удара корпуса стойки о верхнюю опору. Проверяется все это сборкой без пружин и без отбойников, полным ходом подвески. Нужно и для пыльников место оставлять.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задние стойки
СообщениеДобавлено: 08.11.2019 06:33
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12431
Рабочие эскизы, по которым точились заготовки.


Вложения:
GE20_ухо_стойки.pdf [7.68 КБ]
Скачиваний: 32
GE20_полувтулка1.pdf [4.56 КБ]
Скачиваний: 29
GE20_полувтулка2.pdf [3.87 КБ]
Скачиваний: 27
GE20_ухо.pdf [5.22 КБ]
Скачиваний: 30
стакан.pdf [85.62 КБ]
Скачиваний: 30

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задние стойки
СообщениеДобавлено: 08.11.2019 10:48
Не в сети
Авенирщик
Авенирщик

Зарегистрирован: 06.04.2012 10:52
Сообщения: 61
Откуда: Усть-Каменогорск
vtral писал(а):
Рабочие эскизы, по которым точились заготовки.

Болт остается старый? Просится новый без ступеней, и с посадкой.
Эх, где там был дедовский шприц :lol: :lol: :lol:

_________________
NISSAN AVENIR 1998 гв, W11, QG18DE, 2WD, КУЗОВ w11-002574, старт 16.03.2012


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задние стойки
СообщениеДобавлено: 08.11.2019 10:53
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12431
Конечно старый. На кой менять то, что хорошо работает?
Этот болт несет все нагрузки, от него может зависеть жизнь. А если кто-то будет повторять конструкцию, на кой усложнять ему задачу? А найдет ли он подходящую марку стали для изготовления этого болта, чтобы потом не убиться?

Что касается посадки, а на кой она там нужна, если это специальный шарнирный подшипник. Зажатый намертво по внутренней обойме с торцев, он работает ровно так же, как и посаженный по диаметру без зажатия. Нагрузки для него тут детские.
Сайлент ведь тоже без посадки на этом болту сидит.
Подшипник не должен на оси болтаться, вот и все. Он и не болтается. :)
Дедовского шприца у меня не было, пришлось покупать современный.

Вообще, уже чуток начал думать, а не спроектировать ли на базе этих амортизаторов более правильный колхоз...
Еще бы время где взять на все это.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задние стойки
СообщениеДобавлено: 13.11.2019 08:09
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод
Аватара пользователя

Зарегистрирован: 14.03.2007 01:00
Сообщения: 1920
Откуда: Бердск

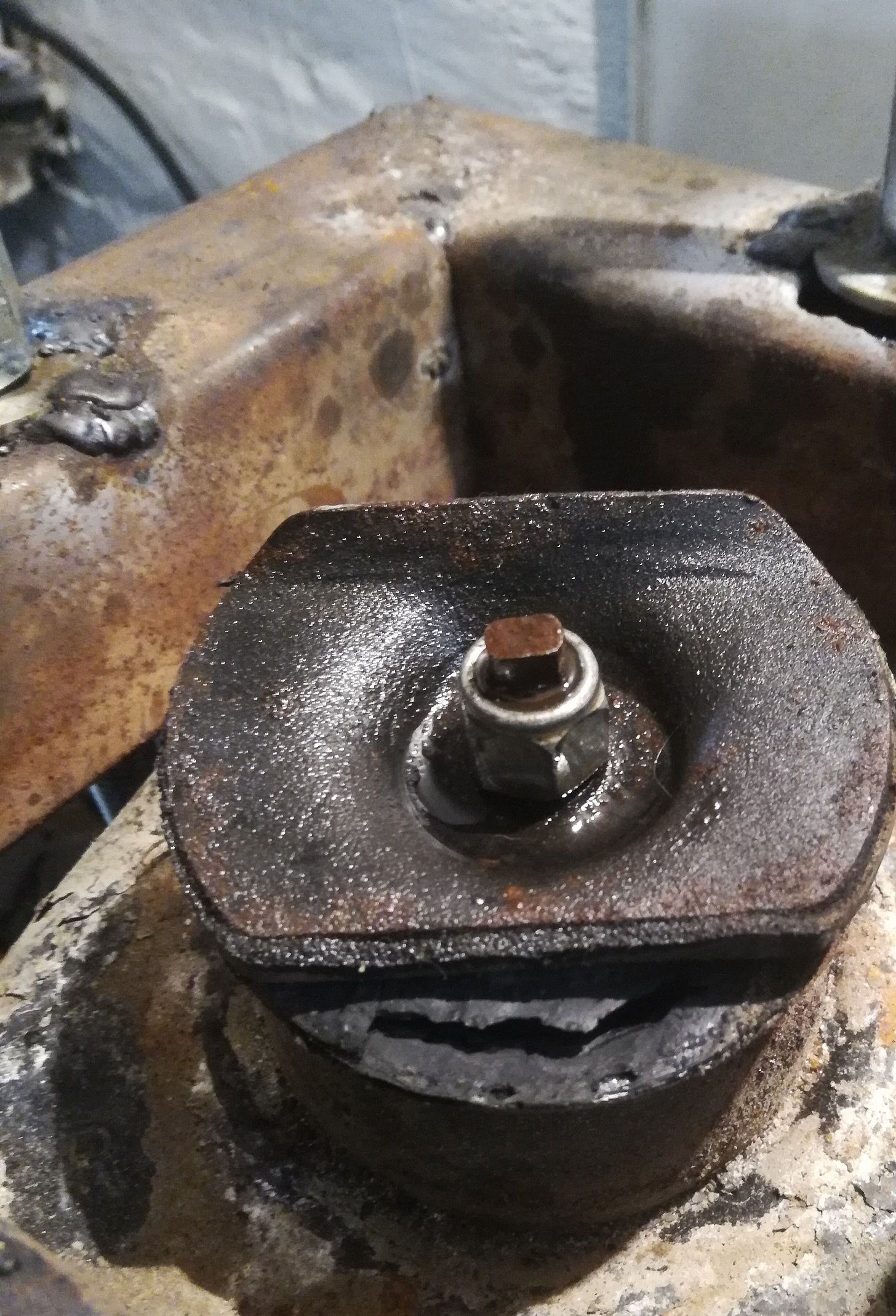

Опоры стойки от Фебест не выдержали года слабенькой эксплуатации. Резина порвана, съедена. Краска облупилась. Скрипы ужасные во время поездок.
LYNXauto MA-1046L, Опора стойки амортизатора - интересно, качество такое же амно?


Вложения:
IMG_20191108_202850_3.jpg [ 1.03 МБ | Просмотров: 701 ]

_________________
Avenir Blastar, PNW11-501342;
SR20DE, CVT-M6; Спойлер, полка, поперечины на крыше, эл. доводчик 5-ой двери, защита картера, накидка в багажник,~220В.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задние стойки
СообщениеДобавлено: 14.11.2019 09:21
Не в сети
Авенирщик
Авенирщик

Зарегистрирован: 06.04.2012 10:52
Сообщения: 61
Откуда: Усть-Каменогорск
Тоже брал Фебест, тоже год. Взял LYNX 1850 рр, но только чтобы переделать под нивовские амортизаторы, и забыть про эту проблему. Появились оригинальные опоры 4500 рр. Но я сомневаюсь в их качестве, не было не было и вдруг начали производить.

_________________
NISSAN AVENIR 1998 гв, W11, QG18DE, 2WD, КУЗОВ w11-002574, старт 16.03.2012


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Задние стойки
СообщениеДобавлено: 14.11.2019 10:28
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12431
Родные опоры у меня до сих пор живы.
Под нивовские именно умерший фебест применил, что с него еще взять. Железякам ничего не будет, кроме ржавчины.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея


Вернуться к началу
 Профиль
