СообщениеДобавлено: 23.05.2020 11:40
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12566

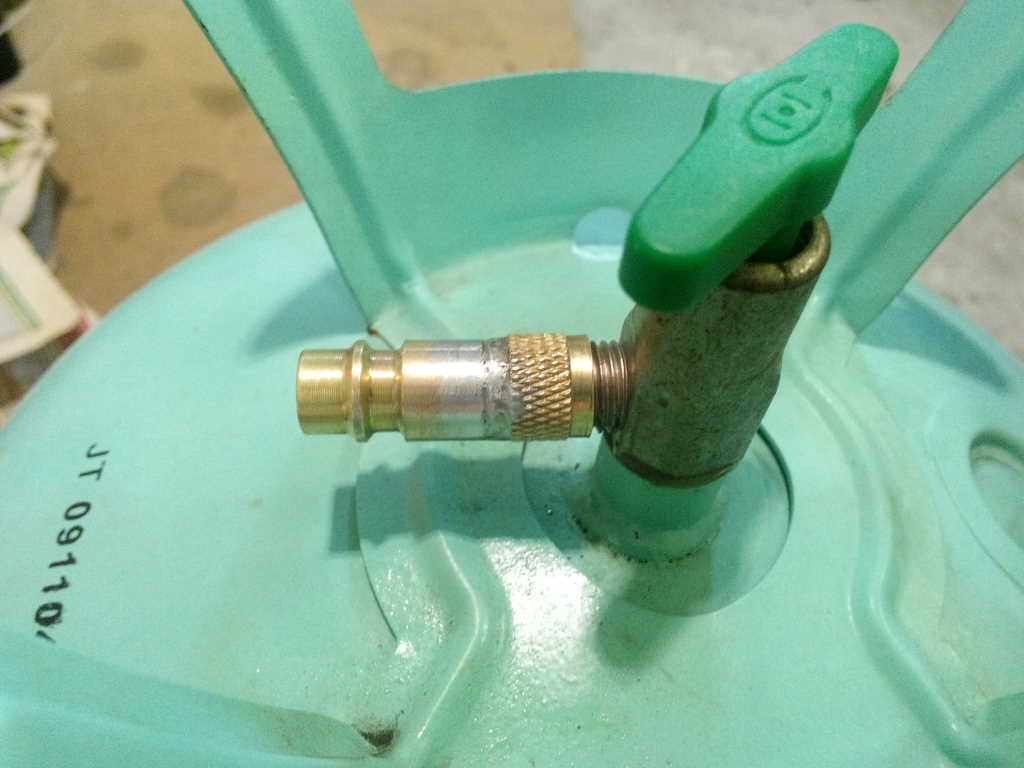

В ходе подготовки к работам по замене колпачков, готовлю ресивер из пустого баллона от фреона.
Хотел в него врезать пару штуцеров для набивки воздухом, но проверил, убедился, что обратный клапан в штатном вентиле отсутствует, либо не работает, сделал только переходник.
Вложение:
IMG_20200523_142222.jpg [ 49.43 КБ | Просмотров: 875 ]

А это донор резьбовой части, всего лишь колпачок от сервисного штуцера, копеечная деталь.
Второй переходник будет чуть позже, под автомобильный колесный компрессор, чтобы ресивер можно было и в полевых условиях пополнить, хоть даже ручным насосом.
Вложение:
IMG_20200523_142339.jpg [ 45.18 КБ | Просмотров: 875 ]

В этом баллоне уже 7 бар воздуха. Очень удобно взять с собой куда угодно для выполнения небольших работ, требующих сжатого воздуха. Сам баллон до 20 бар может спокойно принять.
Вложение:
IMG_20200523_142432.jpg [ 62.04 КБ | Просмотров: 875 ]

Свыше 25 бар должно выбить предохранитель.
Вложение:
IMG_20200523_143434.jpg [ 41.18 КБ | Просмотров: 875 ]

За цифры "может" и "должен" не ручаюсь, прошу людей знающих поправить меня, если ошибаюсь.

Этот же ресивер, когда потребуется, будет у меня служить и ресивером для вакуума. Это уже для монтажа SMD компонентов на печатные платы например. Чтобы не гонять непрерывно вакуумный насос.
Баллоны эти, после опорожнения, становятся мусором, можно выцыганить бесплатно в любой конторе, которая занимается заправкой кондиционеров и прочей холодильной техники.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея


Вернуться к началу
 Профиль

СообщениеДобавлено: 04.06.2020 13:19
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12566

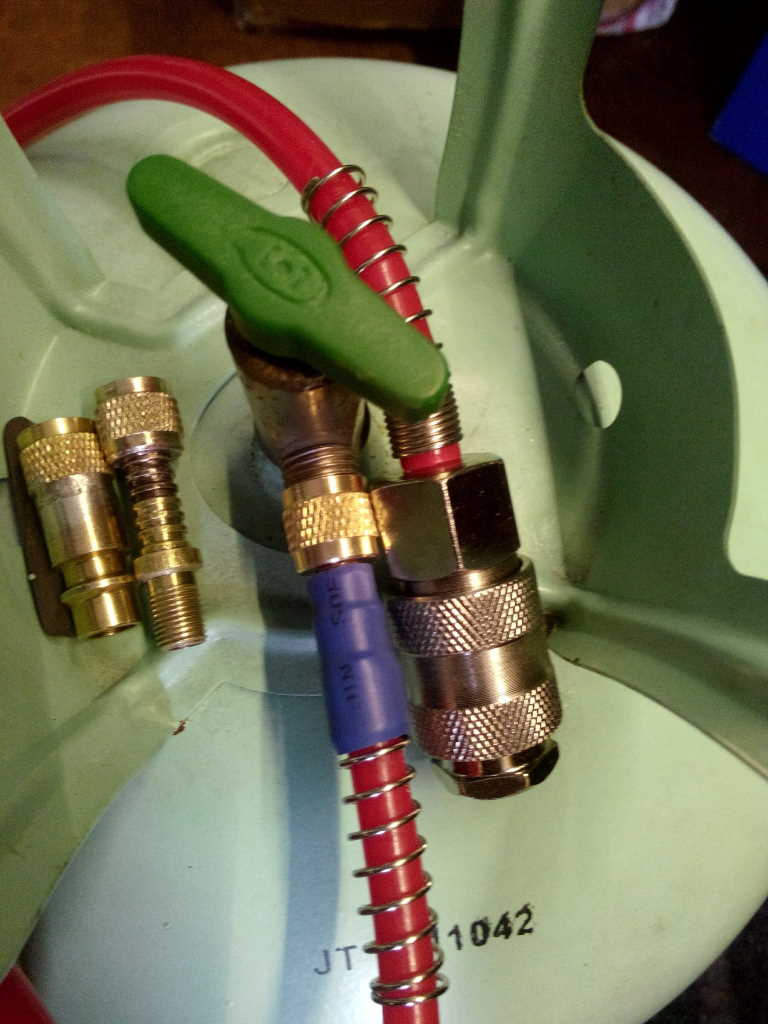

Доделал причиндалы для возможности автономного использования ресивера.
Вот так выглядит комплект:
Вложение:
IMG_20200604_161252.jpg [ 60.24 КБ | Просмотров: 663 ]

Все сделано на базе колпачков от сервисных штуцеров кондиционеров, которые продаются без проблем.
В баллоне 7,5 бар давление, измерено электронным шинным манометром.
Объем невелик конечно, но для небольших работ будет достаточно, а если не хватит, можно подкачать шинным компрессором.
Еще один полезный инструмент, расширяющий технологические возможности.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея


Вернуться к началу
 Профиль

СообщениеДобавлено: 12.06.2020 15:19
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12566
Провел эксперимент, так, чисто формально, чтобы убедиться, в результате не сомневался.
Притащил домой автомобильный компрессор, подключил его к старой почти дохлой батарее Бош и за несколько минут разрядил батарею до 11 вольт. Батарея начала быстро терять напряжение, компрессор очень заметно и быстро начал терять обороты. За это время набил ресивер до 7,7 бар.
Если бы батарея подзаряжалась генератором, как обычно это делаю на машине, легко набил бы больше давление. На компрессоре написано 12 бар максимальное рабочее давление, 40 минут непрерывная работа, 55 литров в минуту. Думаю вполне подойдет для пневмоподвески в варианте без понтов.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея


Вернуться к началу
 Профиль

 Заголовок сообщения: Инструмент
СообщениеДобавлено: 13.06.2020 09:21
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12566
Видимо давно назрела специальная тема, где мы можем делиться информацией о добром инструменте, который облегчает нашу работу.

Подобных отзывов уже по разным темам было не мало, сигнализируйте на таких сообщениях, в правом нижнем углу есть кнопочки, восклицательный знак, будем потихоньку перетаскивать их в эту единую тему, если только это не специфический инструмент, который уже живет в подходящей теме.

А тут начну со ссылочки на лот, который только что получил и опробовал в работе.
Очень часто сталкиваюсь с ситуацией, когда в очень стесненных условиях крайне трудно что либо открутить. Нужен минимального размера удлинитель, которого нет, а еще и плоскость качания воротка хотелось бы чуток изменить, чтобы амплитуда этих движений была больше, чем один-два щелчка трещетки. Эти насадочки ровно так и работают. Шикарно просто.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Инструмент
СообщениеДобавлено: 14.06.2020 05:50
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12566
Всем известно что такое пистолет для монтажной пены.
Всем известно, что для него существуют очистители в виде баллонов, которые накручиваются на этот пистолет.
Так вот, приспособился применять связку из нового дешевого пистолета + очиститель для быстрой очистки разных железяк и даже печатных плат электроники от флюса. После такого орошения нужно сразу продуть чистым воздухом.
Можно дозировать подачу жидкости по каплям, а можно дунуть так, что куски грязи на метры отлетают... Кроме того, эта жидкость, будучи спокойно выпущенная на поверхность, буквально кипит на ней, от чего эффективность очистки повышается. На голые руки лучше не лить такое.
Только нужно учитывать, что состав этих очистителей бывает очень разным, возможно вредное влияние на пластики и лакокрасочные покрытия.
С другой стороны, вполне возможно зарядить пустой баллон своей нужной для очистки жидкостью и добавить немного бутана для создания давления.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Инструмент
СообщениеДобавлено: 23.06.2020 06:59
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12566
Сделал адаптер, колпачки менять по любому нужно, головку для этого снимать не разумно, буду давлением клапана удерживать.
Так выглядит адаптер рядом с донором. Трубка 12 мм.
Вложение:
IMG_20200521_194343.jpg [ 30.17 КБ | Просмотров: 384 ]

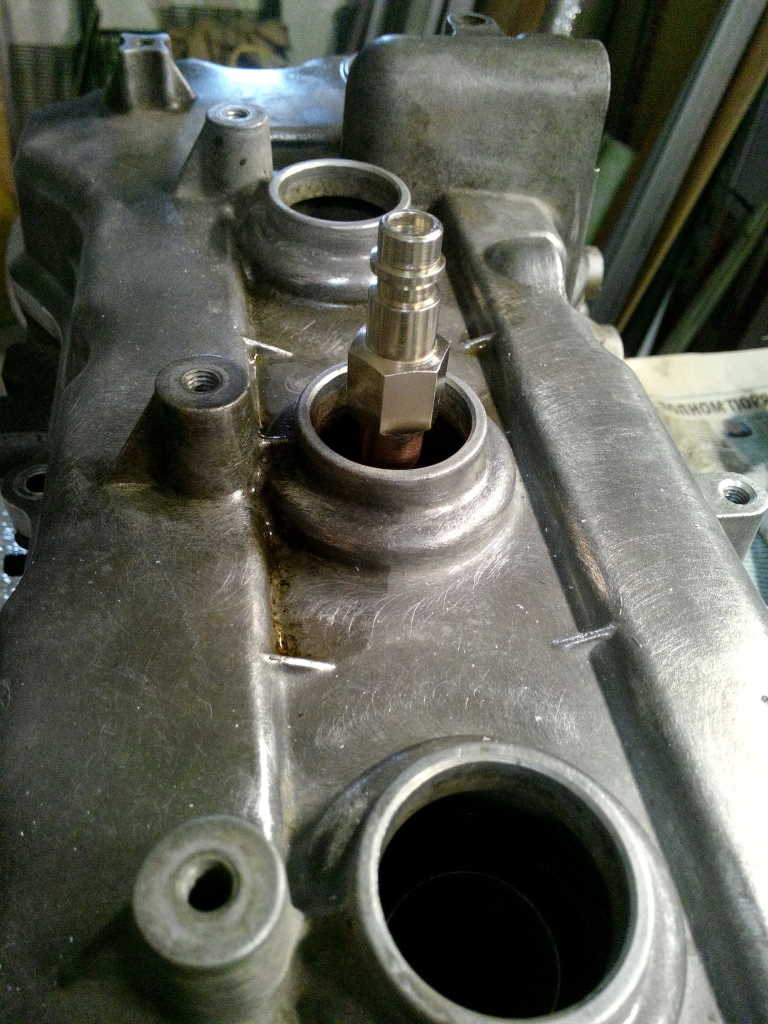

Еще нужно резиночку подобрать для герметизации. Шестигранник быстросъема, на удивление, оказался на 16, прям как на свече, очень кстати. Спаял все стандартным припоем для медных трубопроводов, он и сталь отлично паяет, флюс активный.
Вложение:
IMG_20200521_194530.jpg [ 78 КБ | Просмотров: 384 ]

Закручивается от руки, не затягивая, резиночка должна обеспечить полную герметичность.
Кстати, через этот адаптер должен проходить масляный щуп например, для точной установки ВМТ. А нужная фаза, когда все клапаны закрыты, легко определяется бумажной затычкой, которую при повороте коленвала вручную, вышибает в нужный момент воздухом.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Инструмент
СообщениеДобавлено: 27.06.2020 09:34
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12566
Допилил/отладил рассухариватель/засухариватель.
Предназначен для замены колпачков без снятия ГБЦ. Пока испытан на запасной ГБЦ в тепличных условиях, но уже работает очень хорошо. Думаю и в полевых условиях сработает не хуже. Заточен под конкретно мои условия, т.е. диаметр штока клапана 5,5 мм, диаметр чашки 23,5 мм, диаметр стакана 30 мм. Но это очень распространенные размеры. Под другие размеры нужно корректировать размеры деталей, это не сложно.
Все вместе выглядит так:
Вложение:
IMG_20200627_120602.jpg [ 43.47 КБ | Просмотров: 323 ]

На фото от ручки справа до окончания черной части - рассухариватель, далее засухариватель.
Рядом они выглядят так:
Вложение:
IMG_20200627_141125.jpg [ 98.55 КБ | Просмотров: 278 ]

Засухариватель просто свободно вставляется в рассухариватель, который используется при этом как удобная ручка.
Черной клеевой термоусадкой зафиксированы два неодимовых магнита стержневой формы, диаметр 4 длина 25 мм.
Эти магниты позволяют вынуть направляющий стакан из гнезда головки, уловить сухарики и тарелку при рассухаривании, удерживает засухариватель от выпадания за стальную шайбу.
Вложение:
IMG_20200627_120810.jpg [ 78.44 КБ | Просмотров: 278 ]

Вся конструкция сделана из стандартных элементов, купленных в магазине, без станков, только ручные и простейшие электроинструменты, дрель, болгарка, шуруповерт и прочее. Широко использовал свою любимую медь в виде фитингов под пайку и труб. Т-образная ручка припаяна твердым медно-фосфорным припоем, остальное мягким оловянным. Пружина внутри от старого гидронатяжителя цепи моего же мотора, идеально подошла. Марафет не наводил, прошелся проволочной щеткой немного.
Если будет интерес, размещу более подробную информацию прямо тут, чтобы любой мог повторить конструкцию под любые клапаны.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Инструмент
СообщениеДобавлено: 28.06.2020 14:36
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12566
Ну и для колпачков собственно инструменты.
Съемник покупной, теперь это доступно. Установщик старый чуть окультурил, ручку припаял, сделал ее из бывшего уже в употреблении тройника.
Вложение:
IMG_20200628_194209.jpg [ 59.63 КБ | Просмотров: 263 ]

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Инструмент
СообщениеДобавлено: 29.06.2020 12:58
Не в сети
Заслуженный Авенировод
Заслуженный Авенировод

Зарегистрирован: 29.05.2008 00:00
Сообщения: 12566
Известно два способа удержания клапанов при замене колпачков без снятия ГБЦ, давлением воздуха и веревкой.
Гулять так гулять.
Опробуем оба способа. :)
Вложение:
IMG_20200628_195504.jpg [ 69.52 КБ | Просмотров: 231 ]

Адаптер для ввода веревки делал уже не просто из обрезков, а из слишком коротких обрезков. Спаял медно-фосфорным припоем две б/у трубки.
Веревку взял пеньковую диаметром 8 мм. Она довольно твердая в поперечном направлении, не плющится, но очень гибкая вдоль. Ворс от нее натуральный, растительный, что останется в цилиндре, сгорит при первой же вспышке без остатка.

_________________
Технические вопросы в личке игнорирую.
MaximUS игнорируется полностью.
Expert VNW11 2004 QG18DE, на шарнирах, DGI.3D, коррекция зажигания по катушкам, LTO сетевая батарея


Вернуться к началу
 Профиль
